我們知道，嚴謹詳實的設計文件是產品質量的基礎，對于薄膜開關、薄膜面板這種定制型的產品更是如此，因此，花一些時間細細打磨您的設計文件圖紙是必要的和有意義的。薄

我公司支持的設計文件類型

CorelDraw（簡稱CDR,請轉存為coreldraw X6及以下版本,coredraw格式優先）；

Adobe Illustrator（簡稱AI） ；

PDF（設計文件1:1導出）   ；

AutoCAD（請轉存為AutoCAD2008及以下版本）；

CAXA（請轉存為CAXA2013及以下版本）；

手工圖（需要詳細標注尺寸） ；

樣品（掃描圖或者寄樣品）。

薄膜開關設計文件規范

1，文件格式：coreldraw優先，和AUTOCAD相比，coreldraw,不但能提供精確地尺寸，而且能夠呈現豐富的色彩，這一點對于產品外觀設計尤為重要，請廣大用戶，提供文件盡量提供coreldraw設計的文件，后綴名為.cdr。

2，文件中，對色彩要求較高的，請務必備注。并提供色彩依據。

3，文件中，對材料厚度，表面處理工藝，按鍵是否起凸，按鍵的凸起方式，引出線長度，引出線出口位置的要求。

4，對于尺寸要求高的，務必備注，我公司薄膜開關和薄膜面板加工的外形尺寸誤差在±0.3mm以內，通常取負偏差。

薄膜開關設計文件規范之彩色和色差控制

潘通色號（有利于控制色差）；

樣品（有利于控制色差）；

照片/圖片（JPEG、PNG、BMP等）；

電腦色（CMYK  RGB ）。

薄膜面板和薄膜開關設計注意事項

1.務必將透明顯示窗和挖空部分區別開來，區別的辦法可通過顏色區分,也可專門注釋說明。

2.對按鍵起凸高度有要求時，務必備注起凸的高度。

3.對某些顏色的色差有特別嚴格的要求時，務必強調，并提供顏色基準（潘通色號或者樣品）。

4.薄膜開關的設計圖中務必含有出線孔的位置和引線的長度的信息。

5.與引線出線重合的區域不可有包括按鍵、指示燈在內的線路存在，實在無法避免時，考慮調整出線孔的位置和方向。

6.設計圖中應包括引出線各個線的定義信息，如果未包含這些信息，我們將根據便于走線的原則定義各條引出線。

7.嚴謹詳實的設計文件圖紙是產品質量的基礎，對于薄膜開關、薄膜面板這種定制型的產品更是如此，因此，花一些時間打磨  您的設計圖紙是必要的和有意義的。設計圖紙必須要能清晰、準確、完整的表達產品的原理、組成和外觀等方面的信息。

設計舉例

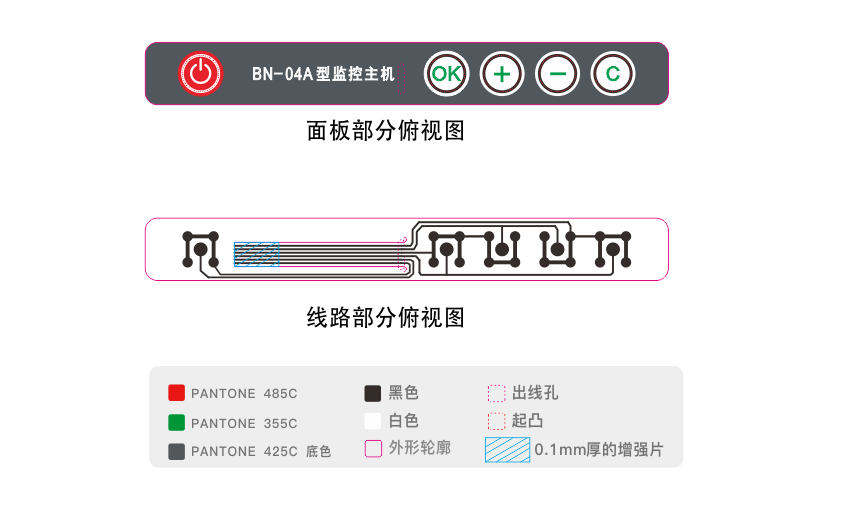

設計示例1

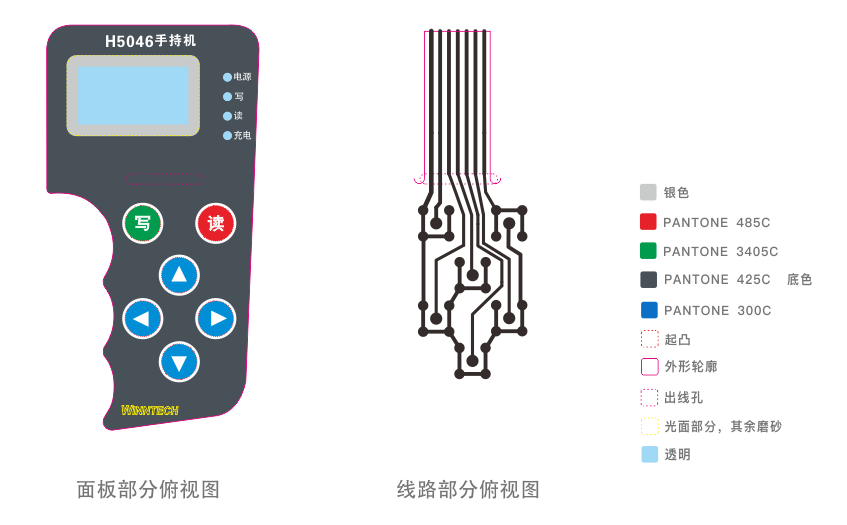

設計示例2

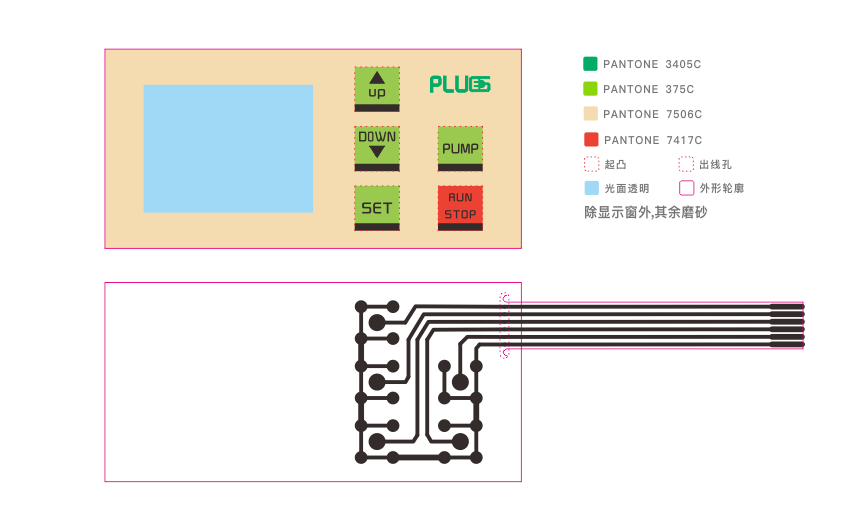

設計示例3

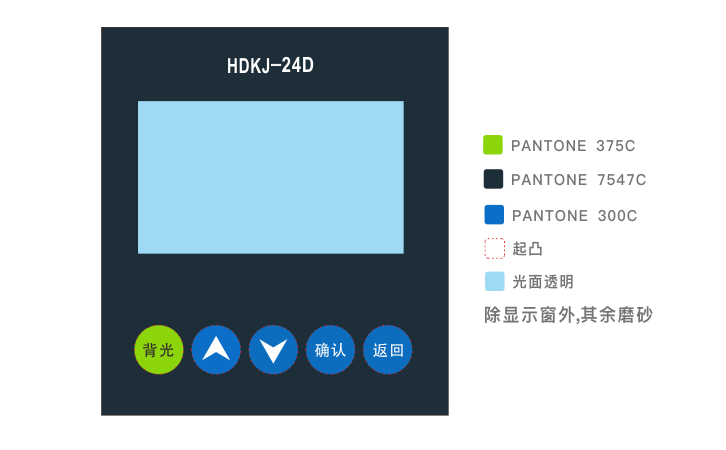

設計示例4

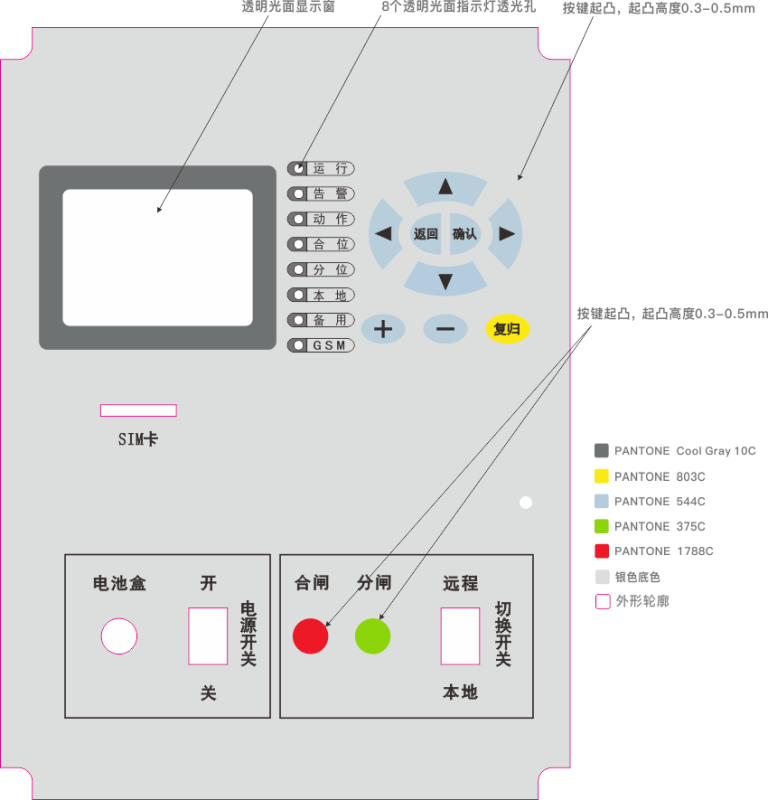

設計示例5

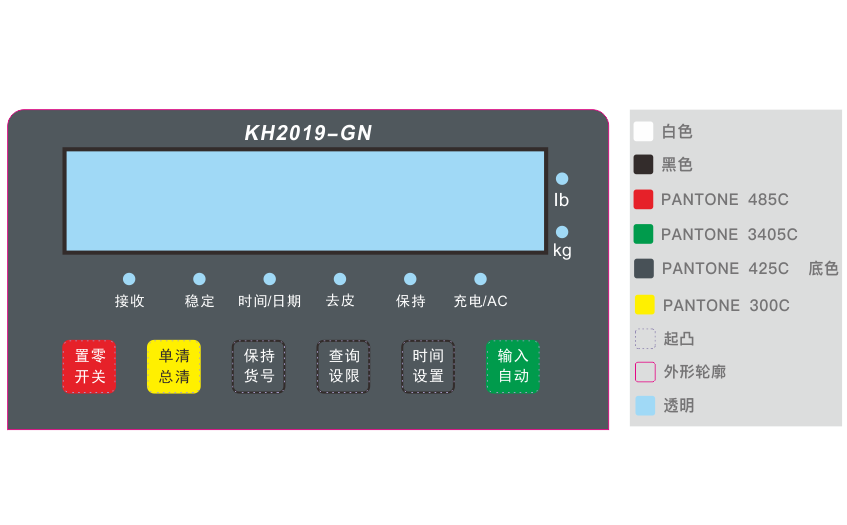

設計示例6
